■應用：

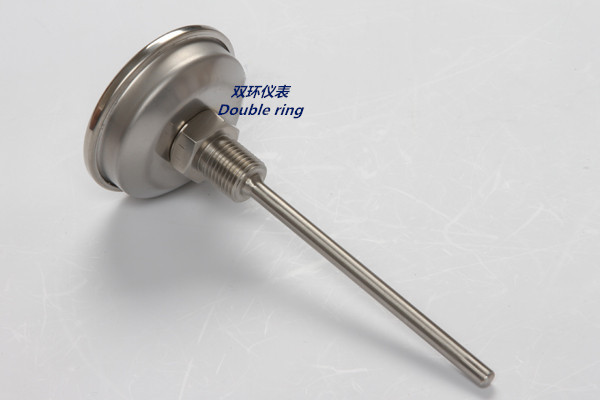

SHWSS型系列雙金屬溫度計是一種適合測量中、低溫的現場檢測儀表，可直接測量氣體和液體的溫度。廣泛應用于石油、化工、船舶、機械、醫藥、電力等行業，是玻璃溫度計的替代產品。

我公司生產的SHWSS雙金屬溫度計全部是不銹鋼材質，品種規格齊全，包括電接點式、可調角式、一體化式，以及有特殊安裝方式、特殊型號和特殊防腐要求的產品，并可配套生產外套管，保證質量，供貨及時。

■工作原理：
雙金屬溫度計是利用繞制成螺旋管狀的雙金屬片一端被固定，另一自由端與指針連接，隨著溫度的變化而轉動，并帶動指針旋轉指示溫度的單針式指示溫度計。
抽芯式可調角型雙金屬溫度計是指測溫部分和保護管可分離，在測溫部分失效的情況下可更換內芯，方便用戶使用。

■特點：
●現場直接顯示溫度，直觀方便。
●結構堅固，耐震動，不易破損。
●品種規格齊全，安裝方式較多，保護管材質選擇性廣。

■主要技術參數：
●執行標準：JB/T8803-1998 GB3836-83
●精確度等級：1.5級，1.0級。
●溫度計尾管長度：75～2000mm
●尾管直徑：分別為6mm、8mm、10mm（尾管長度在75～1250mm） 12mm（尾管長度1250～2000mm）
●回差：不大于基本誤差限的絕對值。
●重復性：極限范圍不大于基本誤差限絕對值的1/2
●環境溫度：-20~60℃
●相對溫度：＜85%
●防水性能：溫度計的外殼應能承受距離5米處用噴嘴直徑25毫米的水龍頭噴水（噴嘴出口前水壓不小于2公斤力/厘米2）歷時5分鐘，不得有水滲入溫度計外殼內部。符合IP65標準。

●熱響應時間:

保護管直徑	Φ6×0.5	Φ8×1	Φ10×1	Φ12×1.5	Φ14×1.5
熱響應時間	≤40	≤40	≤40	≤60	≤90

●溫度量程                                                                                   單位：℃

-80~40	-40~80	0~50	0~60	0~80	0~100	0-120
0~150	0~200	0~300	0~350	0~400	0~500	0~600

●標準尺寸

型號	公稱直徑	表殼直徑	螺紋	保護管直徑	插深
軸向	Φ60	Φ68	M16×1.5 G1/2″	Φ6 Φ8	75 100 150 200 250 300 400 500 800 1000 1200 1500 2000
	Φ100	Φ100	M20×1.5 M27×2 G3/4″	Φ8 Φ10 Φ12
	Φ150	Φ150

注：對于量程0~50℃、0~60℃：L≥120mm 其他量程和外徑保證L≥75mm

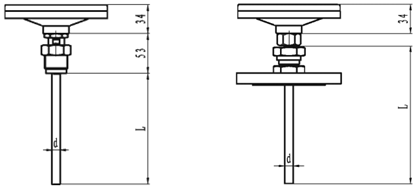

■結構示意圖：

            SHWSS-□01                            SHWSS-□04

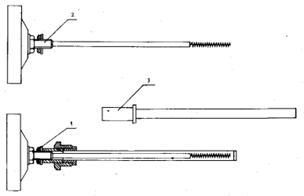

●抽芯式示意圖：

■ 安裝示意圖：

            軸向型

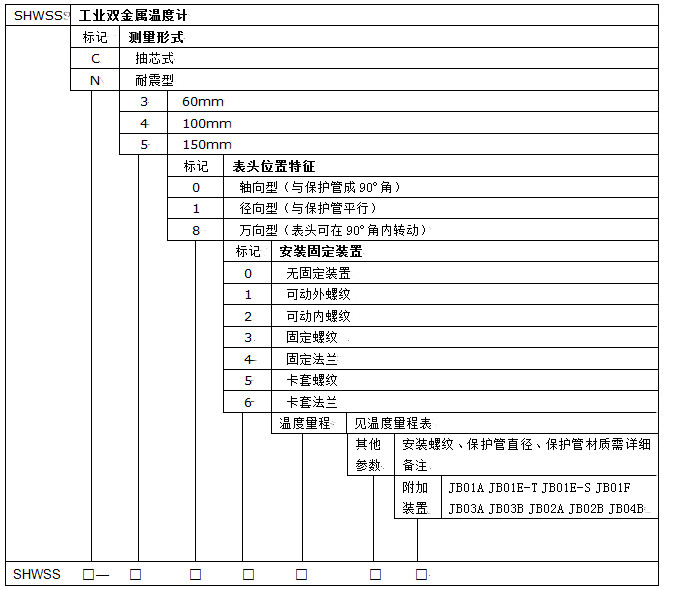

■型號表示：

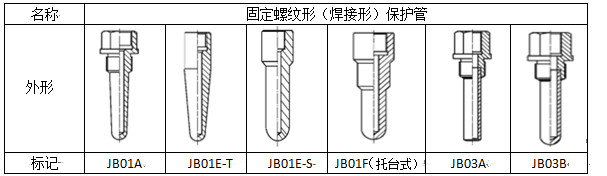

■附加裝置：

●JB01A型：固定螺紋六角形整體鉆孔式保護管(S:直形；T：錐形)

內徑對照表

外徑D（D1 ）	Φ12	Φ14	Φ15	Φ16	Φ18	Φ20	Φ22	Φ15	Φ26	Φ28
內徑d	Φ7	Φ7	Φ8	Φ9	Φ10	Φ10	Φ10	Φ10	Φ10	Φ10
總長L（max）	800	800	800	800	800	800	800	800	800	800

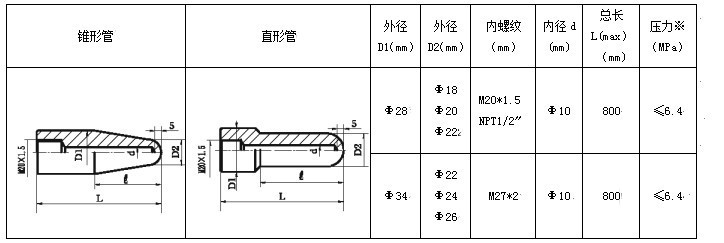

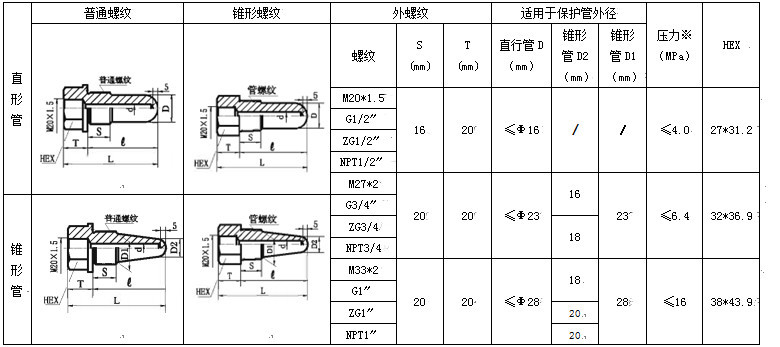

●JB01E-T型：焊接形整體鉆孔式錐形保護管

●JB01E-S型：焊接形整體鉆孔式直形保護管

注：承受壓力與直徑壁厚、插入長度、溫度、流速有關。直徑越大，壁厚越厚，插入長度越短，承受的壓力越大。相同規格，錐形管比直形管承受壓力大。

內徑對照表

外徑D1	Φ28	Φ34
外徑D2	16、18、20、22	16、18、20、22、24、26
內螺紋	M20*1.5、NPT1/2″	M27*2
內徑d	Φ10	Φ10
總長L（max）	800	800

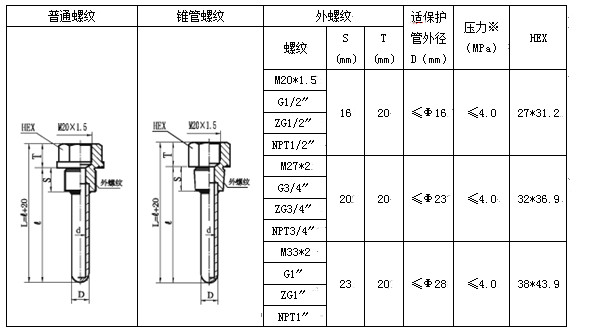

●JB03A型：固定螺紋六角形鋼管式保護管

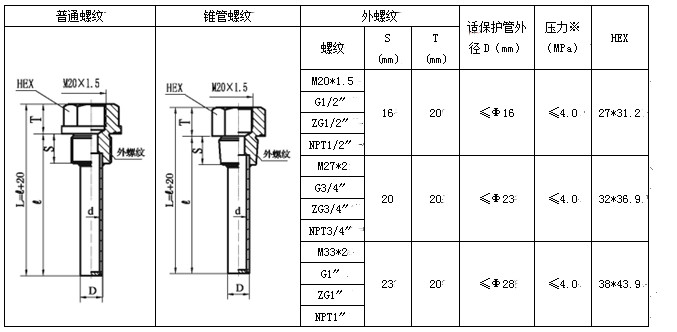

●JB03B型：固定螺紋六角形整體鉆孔焊接式保護管

內徑對照表

外徑D（D1 ）	Φ12	Φ14	Φ15	Φ16	Φ18	Φ20	Φ22	Φ25	Φ26	Φ28
內徑d	Φ7	Φ7	Φ8	Φ9	Φ10	Φ10	Φ10	Φ10	Φ10	Φ10
總長L（max）	800	800	800	800	800	800	800	800	800	800

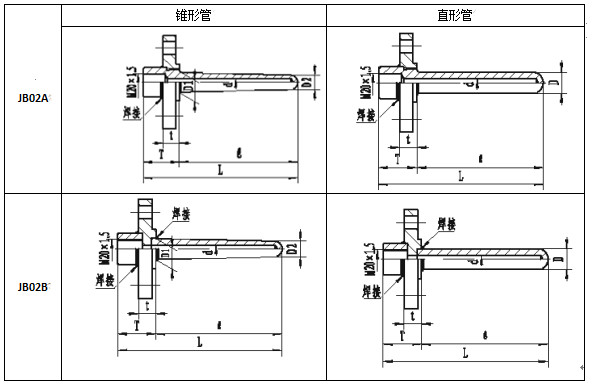

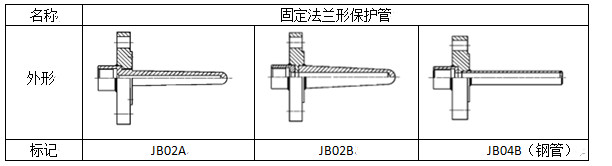

●JB02A型：固定法蘭形（螺紋孔配合）整體鉆孔式保護管

●JB02B型：固定法蘭形（圓柱孔配合）整體鉆孔式保護管

規格參數表

外徑D（D1 ）	Φ16	Φ18	Φ20	Φ22	Φ25	Φ26	Φ28
外徑D2	/	Φ14	Φ16	Φ16	Φ16、Φ18	Φ16、Φ18	Φ18、Φ20、Φ22
內徑d	Φ9	Φ10	Φ10	Φ10	Φ10	Φ10	Φ10
總長L（max）	800	800	800	800	800	800	800
