■應用
工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。
在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆或本安型熱電偶做溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dⅡBT4～dⅡCT6、ibⅡBT4、iaⅡBT4 iaⅡCT6溫度組別區間內具有爆炸性氣體危險的場所內。
■工作原理
隔爆或本安型熱電偶與裝配式熱電偶的結構原理基本相同，所區別的是隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散—傳爆。
由于產品采用上述防爆特殊結構，使產品完全符合使用在dⅡBT4～dⅡBT6、ibⅡBT4、iaⅡBT4 iaⅡCT6防爆類別范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。
■主要特點
多種防爆形式，防爆性能好；壓簧式感溫元件，抗振性能好；測溫范圍大；機械性能高，耐壓性能好；采用兩腔式隔爆結構，更換測溫元件簡便，使用安全可靠。
■主要技術指標
●隔爆類型和級別
隔爆組別：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6
本安組別：iaⅡBT4或iaⅡCT4（多對式）
iaⅡBT6或iaⅡCT4（多對式）
●外殼防護等級：IP65

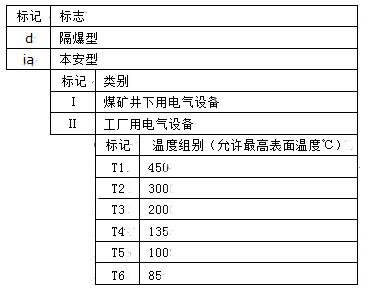

●隔爆標志、類別、級別和溫度組別

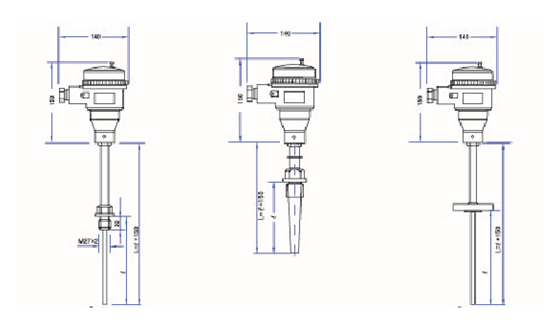

■安裝固定形式
SHWR□-2型 SHWR□-6型 SHWR□-4型

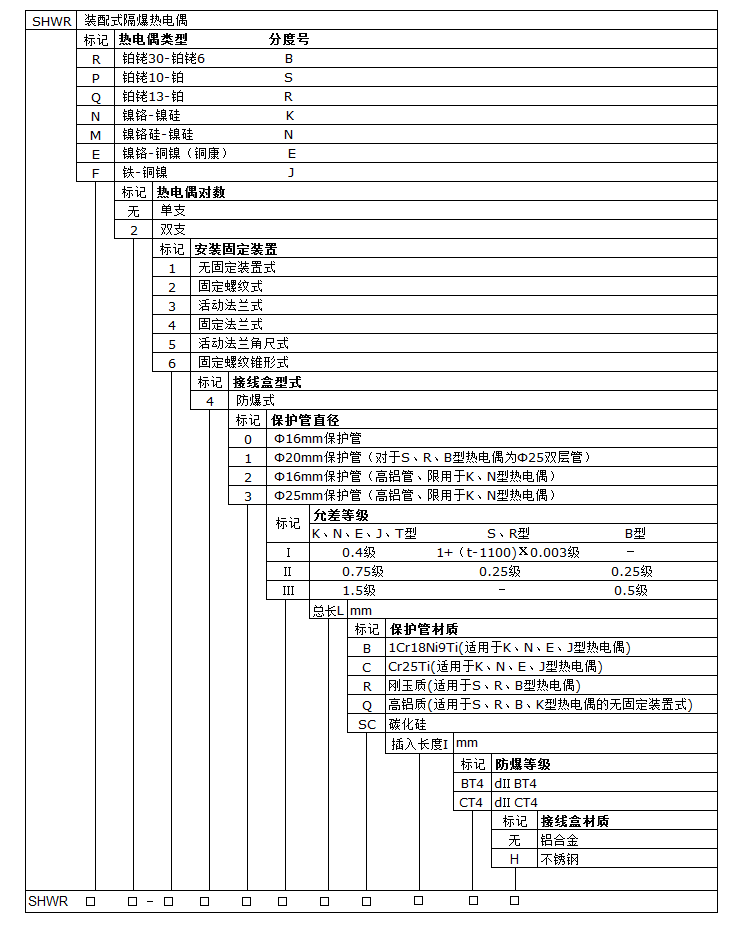

■型號表示
